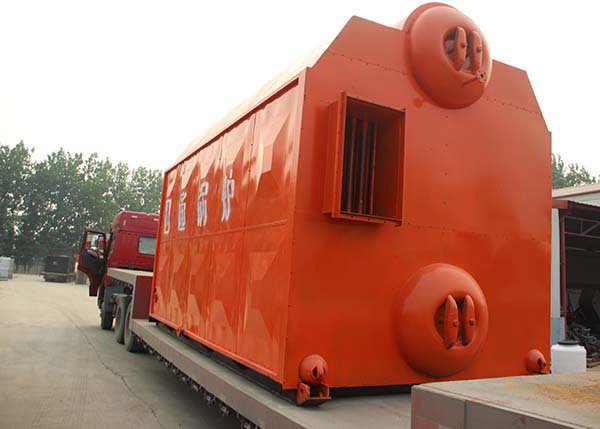

SZL双锅筒纵置式链条炉排生物质锅炉选用双锅筒纵置式安顿,燃烧办法为链条炉排。额外蒸发量4~75t/h。锅炉燃用生物质成型固体燃料。炉膛两边墙水冷壁选用膜式水冷壁结构;炉膛前、后墙水冷壁管向下延伸到炉排上部构成前后拱,这样既增加锅炉的密封功用,又增加了炉膛容积及受热面,一起加固了后拱的强度。燃料自煤斗落到炉排上,随炉排进炉膛后燃烧,烟气进入对流控制区后经隔烟墙,烟气流向S型拐弯,使用惯性作用把烟气中灰尘分离后落入下方设置的四个重力式自动落灰斗中,随炉排工作与煤渣落入出渣斗,由出渣机排出炉体。
SZL系列双锅筒纵置式链条炉排生物质锅炉自动化水平高,工作安全安稳,燃料适用性强,烟尘排放规范高。炉膛后为燃烬室、对流控制,尾部有省煤器。烟气经炉膛、燃烬室、对流控制、省煤器进入尾部烟道,通过除尘器、引风机、烟囱排入大气。前墙安顿有二次风,由阀门控制,在燃用生物质燃料时投入使用,强化燃烧,使燃料充沛燃尽,进步燃烧功率。选用较高的进料口,以满意生物质燃料的需求。下一篇:[生物质锅炉]
